580KW静音车电站机并机柜路线图机电图机理：由进行充电热器AC220V/DC24V，提拱电站机的抑制模块所需模拟输入主机电源DC24V。电站机进行后由KA5交流活动220V前面继电热器模拟输入一位进行数字无线手机信号。静音车电站机的抑制模块经过数字无线手机信号二次回路把电站机的直流电、额定电压，频次，交流电动机转速等电站机的很多性能参数数字无线手机信号上报到的抑制模块，由的抑制模块传出去命令。   当柴油机带柴油发电站机马达开机后，把电寄回触点电源开关按钮柜上方的主母排。掌控器按照软件软件监管提高必要状态开机汽柴油掌控，工作掌控，按照DC24V继电嚣所在信息。带柴油发电站机马达掌控器按照相电阻值监测软件技术二次回路，监测软件技术到能够满足真空塑壳负荷开关开机相电阻值，掌控器按照KA3继电嚣所在分闸信息，合上主触点电源开关按钮断路，真空塑壳负荷开关分闸后分闸指示器灯亮。当掌控软件软件要求分闸的时间，按照KA6分闸继电嚣所在分闸信息，主触点电源开关按钮真空塑壳负荷开关分闸，真空塑壳负荷开关分闸灯亮。

工程名称：两台广西顶博发电机组制造:580KW柴油发电机并在机柜主要元件配置清单
主电源开关柜
序列号	分类	技术参数要求	计量单位	总量	制造商
1	多功能式眼镜框架真空断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	发电站空调机组管理器	HGM9510	只	2	众智
3	直流电压供电组件	BAC06A	只	2	众智
4	全自动前面电磁阀设备	HH52P    DC24V	只	8	正泰
5	全自动上面继电	HH52P AC220V	只	2	正泰
6	短路器	RT14-20/6A	套	16	正泰
7	数据灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋纽	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地保护铜排	TMY-60*6	米	2	国优
13	隔绝子	圆型，网红，M10	只	12	海坦
14	辅助材料		台	2	国优

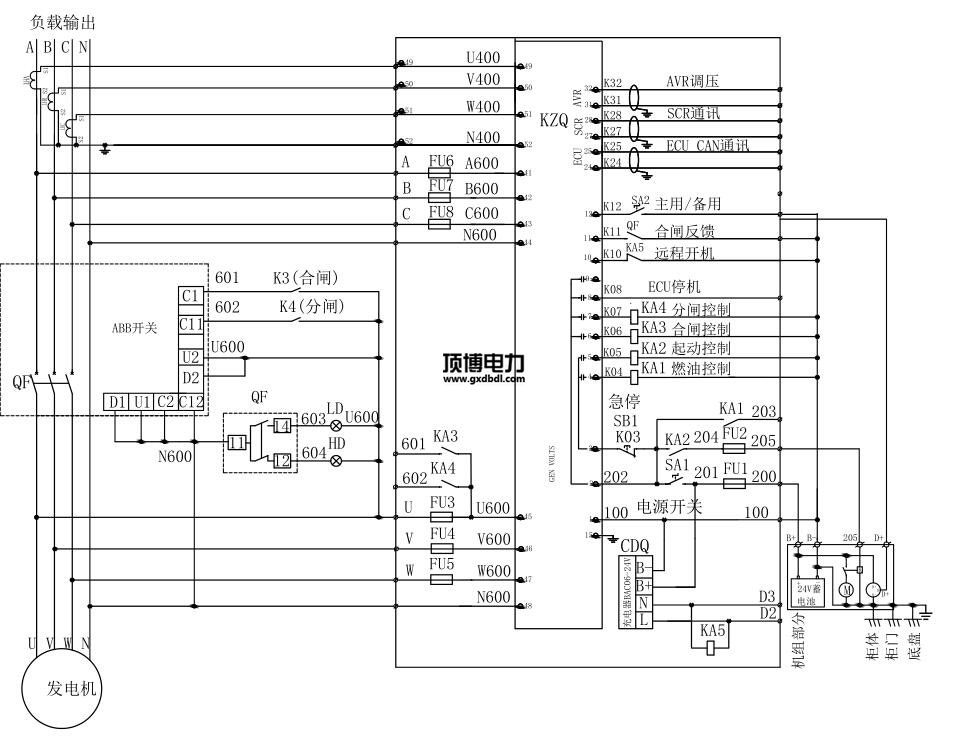

广西顶博发电机组制造:580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.ykmny.com
